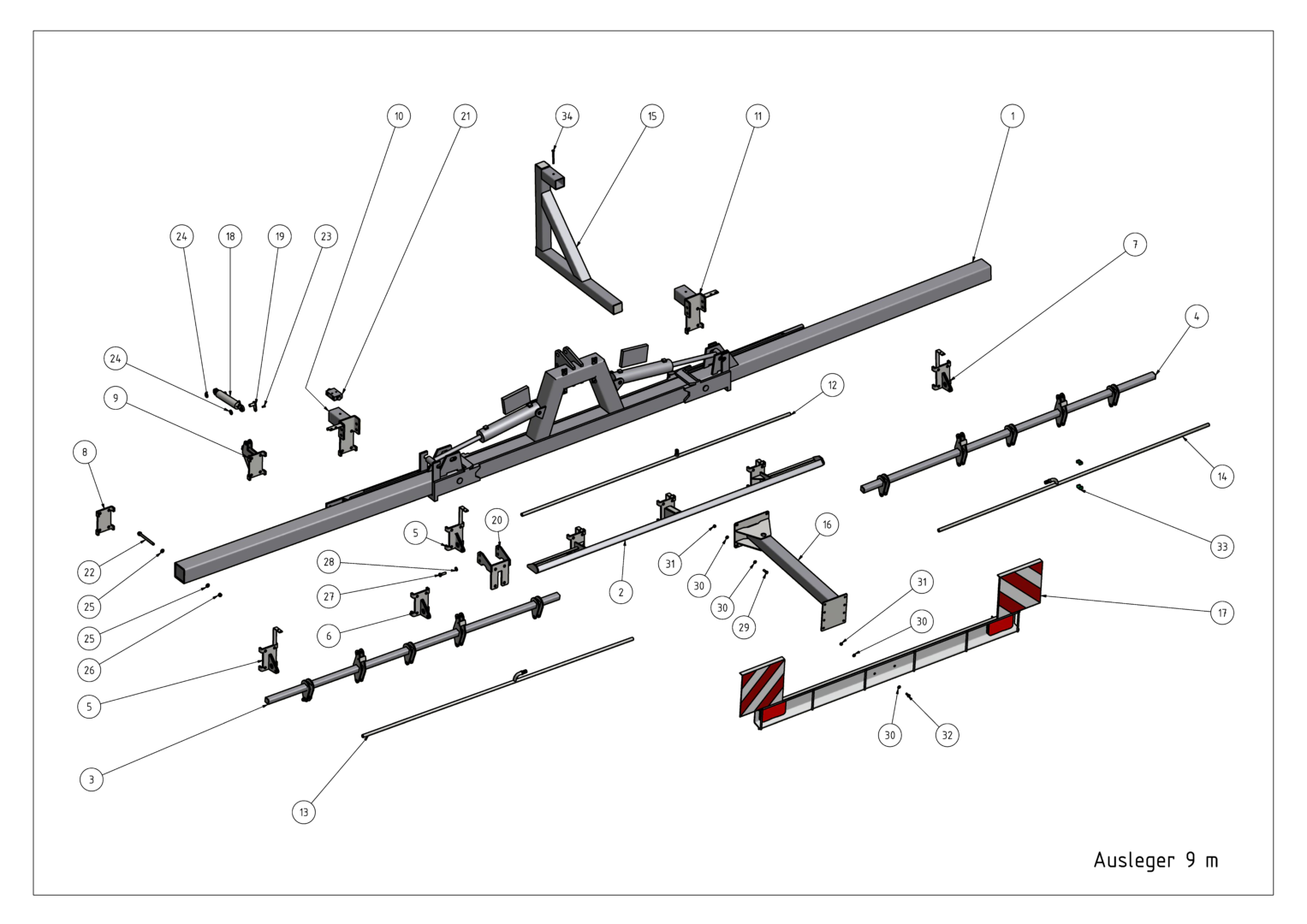

Rysunek złożeniowy

Wysięgnik 9 m

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Ausleger 9m

WysięgnikiGFI 9-4

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	Inje1250	Wysięgnik 9 m	Ausleger 9 m	1
2	12 268 120 0	Gniazdo koła 9 m środkowe	Radaufnahme 9 m mitte	1
3	12 268 135 4 – L	Profil gniazda koła 9 m lewy	Radaufnahmeprofil 9 m links	1
4	12 268 135 4 – R	Profil gniazda koła 9 m prawy	Radaufnahmeprofil 9 m rechts	1
5	12 268 126 6 – L	Gniazdo koła lewe	Radaufnahme links	3
6	12 268 128 2	Gniazdo koła 9 m zewnętrzne	Radaufnahme 9m aussen	4
7	12 268 126 6 – R	Gniazdo koła prawe	Radaufnahme rechts	3
8	12 268 023 2	Płyta 6 m iniektora	Platte 6 m Injektor	4
9	12 268 140 1	Płyta siłownika 9 m	Zylinderplatte 9 m	4
10	12 268 131 3 – L	Płyta 9 m lewa	Platte 9 m links	1
11	12 268 131 3 – R	Płyta 9 m prawa	Platte 9 m rechts	1
12	12 268 155 5	Rura nawozowa środkowa 9 m	Düngemittelrohr mitte 9 m	1
13	12 268 156 3 – L	Rura nawozowa lewa 9 m	Düngemittelrohr links 9 m	1
14	12 268 156 3 – R	Rura nawozowa prawa 9 m	Düngemittelrohr rechts 9m	1
15	12 268 160 2	Podpora 9 m	Stütze 9 m	2
16	12 268 166 8	Uchwyt belki świetlnej 9 m	Halter Leuchtbalken 9 m	1
17	12 269 725 7	Belka świetlna GFI 15	Leuchtbalken GFI 15	1
18	12 267 189 1VA	Siłownik 9 m	Zylinder 9 m	4
19	12 267 145 7	Sworzeń z nakładką	Bolzen mit Lasche	8
20	12 268 134 6	Usztywnienie 9 m	Versteifung 9 m	2
21	Ventil0201	Zawór zwrotny podwójny	Doppelrückschlagventil	2
22	12 268 018 5	Drążek M16	Stange M16	32
23	Schr0035	Śruba sześciokątna	Sechskantschraube	8
24	Schei0199	Podkładka	Unterlegscheibe	16
25	Schei0120	Podkładka	Unterlegscheibe	116
26	Mut0270	Nakrętka sześciokątna	Sechskantmutter	50
27	Schr0476	Śruba sześciokątna	Sechskantschraube	8
28	Mut0253	Nakrętka sześciokątna	Sechskantmutter	8
29	Schr0051	Śruba sześciokątna	Sechskantschraube	4
30	Schei0112	Podkładka	Unterlegscheibe	16
31	Mut0047	Nakrętka sześciokątna	Sechskantmutter	8
32	Schr0383	Śruba sześciokątna	Sechskantschraube	4
33	Schelle0027	Korpus obejmy, polipropylen	Schellenkörper Polypropylen	8
34	Schr0791	Śruba sześciokątna	Sechskantschraube	2
