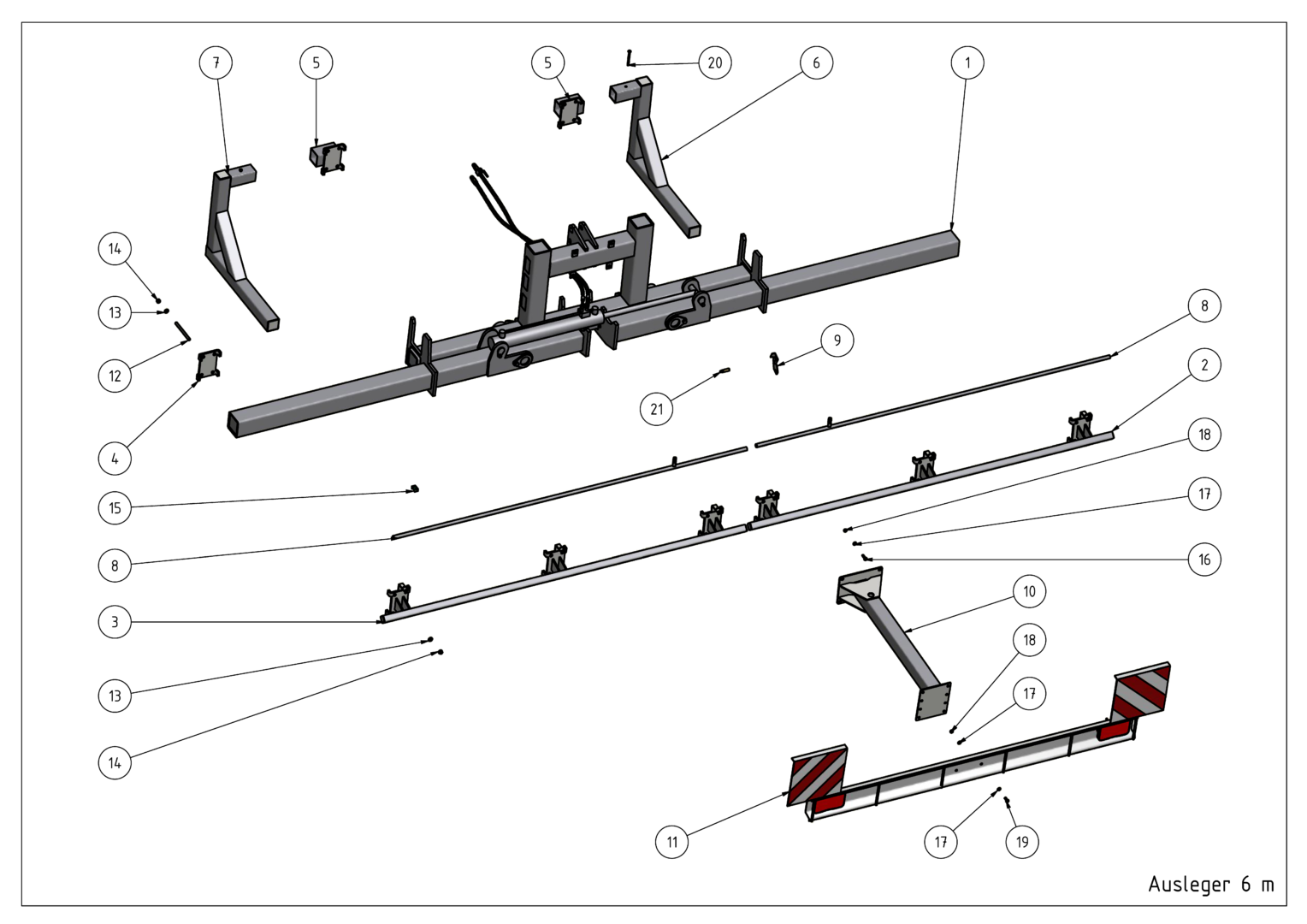

Rysunek złożeniowy
Wysięgnik 6 m
Ausleger 6m
WysięgnikiGFI 6-4
Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | Inje1150 | Wysięgnik 6 m | Ausleger 6m | 1 | |
| 2 | 12 268 015 2 – R | Gniazdo koła prawe | Radaufnahme rechts | 1 | |
| 3 | 12 268 015 2 – L | Gniazdo koła lewe | Radaufnahme links | 1 | |
| 4 | 12 268 023 2 | Płyta 6 m iniektora | Platte 6m Injektor | 4 | |
| 5 | 12 268 021 6 | Gniazdo podpory 6 m | Aufnahme Stütze 6m | 2 | |
| 6 | 12 268 027 3 – R | Podpora 6 m prawa | Stütze 6m rechts | 1 | |
| 7 | 12 268 027 3 – L | Podpora 6 m lewa | Stütze 6m links | 1 | |
| 8 | 12 268 020 8 | Rura nawozowa 6 m | Düngemittelrohr 6m | 2 | |
| 9 | 12 258 025 7 | Uchwyt czujnika iniektora | Sensorhalter Injektor | 1 | |
| 10 | 12 268 166 8 | Uchwyt belki świetlnej 9 m | Halter Leuchtbalken 9m | 1 | |
| 11 | 12 269 725 7 | Belka świetlna GFI 15 | Leuchtbalken GFI 15 | 1 | |
| 12 | 12 268 018 5 | Drążek M 16 | Stange M 16 | 24 | |
| 13 | Schei0120 | Podkładka | Unterlegscheibe | 48 | |
| 14 | Mut0270 | Nakrętka sześciokątna | Sechskantmutter | 48 | |
| 15 | Schelle0027 | Korpus obejmy, polipropylen | Schellenkörper Polypropylen | 12 | |
| 16 | Schr0051 | Śruba sześciokątna | Sechskantschraube | 4 | |
| 17 | Schei0112 | Podkładka | Unterlegscheibe | 16 | |
| 18 | Mut0047 | Nakrętka sześciokątna | Sechskantmutter | 8 | |
| 19 | Schr0383 | Śruba sześciokątna | Sechskantschraube | 4 | |
| 20 | Schr0791 | Śruba sześciokątna | Sechskantschraube | 2 | |
| 21 | Sensor0011 | Czujnik | Sensor | 1 |
