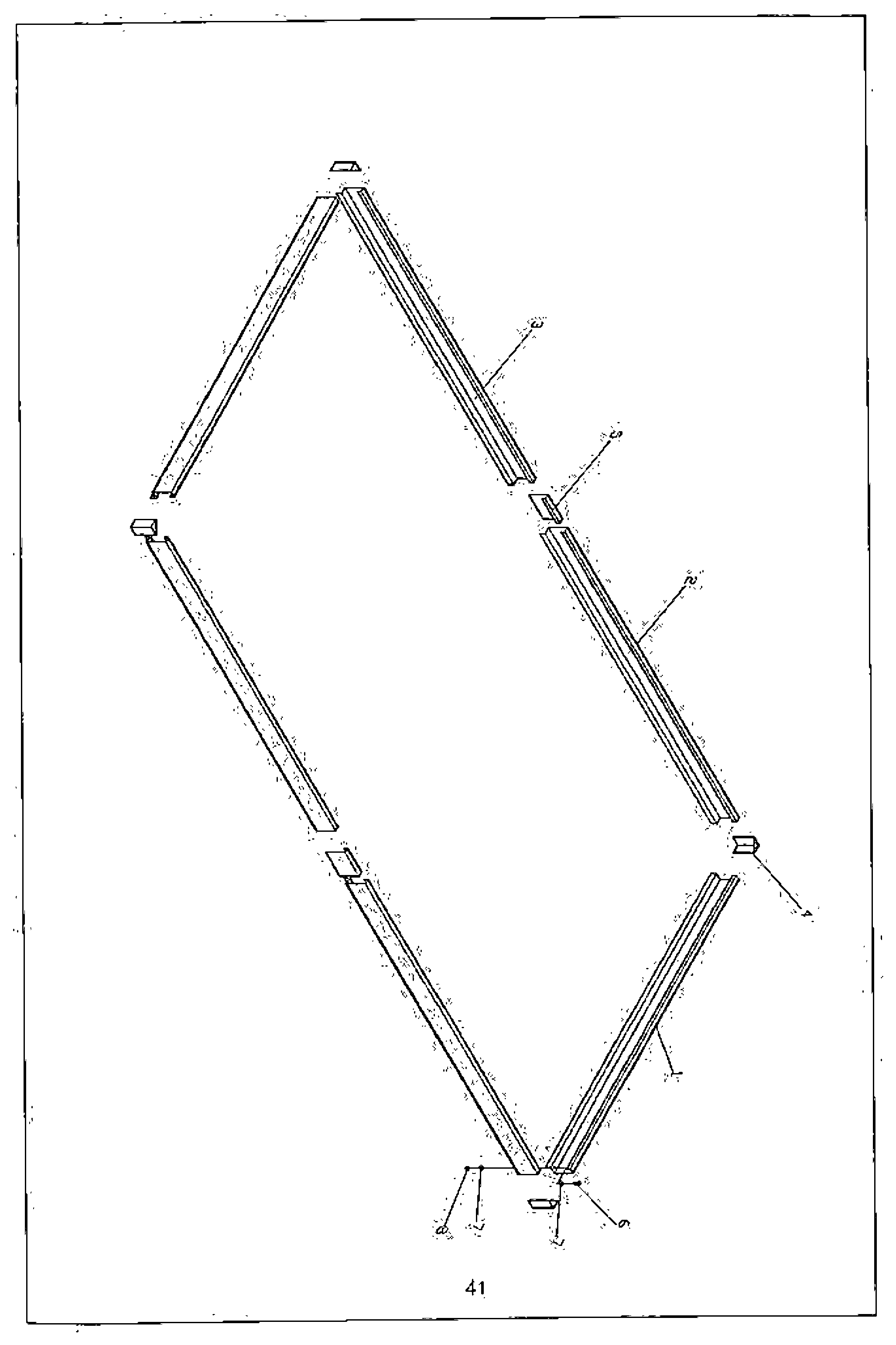

Rysunek złożeniowy
Nadstawki (nadstawki zbiornika / blachy burtowe)
Aufsätze (Behälteraufsätze / Bordwandbleche)
Nadstawki zbiornikaD 054D 055D 056D 057
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1a | 12 259 353 0 | Blacha przednia, D 057, 300 | Vorderblech, D 057, 300 | 2 | |
| 1b | 12 259 359 6 | Blacha przednia, D 057, 450 | Vorderblech, D 057, 450 | 2 | |
| 2a | 12 258 555 5 | Blacha boczna (wys. 0,3 m, dł. 2,99 m) | Seitenblech (0,3 m hoch, 2,99 m lang) | 2 | |
| 2b | 12 259 356 3 | Blacha boczna 450 (wys. 0,45 m, dł. 2,99 m) | Seitenblech 450 (0,45 m hoch, 2,99 m lang) | 1 | |
| 3a | 12 259 351 4 | Blacha boczna 57, 300 (wys. 0,3 m, dł. 1,57 m) | Seitenblech 57, 300 (0,3 m hoch, 1,57 m lang) | 1 | |
| 3b | 12 259 357 1 | Blacha boczna 57, 450 (wys. 0,45 m, dł. 1,57 m) | Seitenblech 57, 450 (0,45 m hoch, 1,57 m lang) | 1 | |
| 3c | 12 259 436 3 | Blacha boczna 56, 300 (wys. 0,3 m, dł. 2,74 m) | Seitenblech 56, 300 (0,3 m hoch, 2,74 m lang) | 1 | |
| 3d | 12 259 439 6 | Blacha boczna 56, 450 (wys. 0,45 m, dł. 2,74 m) | Seitenblech 56, 450 (0,45 m hoch, 2,74 m lang) | 1 | |
| 3e | 12 259 437 1 | Blacha boczna 56, 300 (wys. 0,3 m, dł. 1,32 m) | Seitenblech 56, 300 (0,3 m hoch, 1,32 m lang) | 1 | |
| 3f | 12 259 440 2 | Blacha boczna 56, 450 (wys. 0,45 m, dł. 1,32 m) | Seitenblech 56, 450 (0,45 m hoch, 1,32 m lang) | 1 | |
| 3g | 12 259 486 1 | Blacha boczna 55, 300 (wys. 0,3 m, dł. 2,24 m) | Seitenblech 55, 300 (0,3 m hoch, 2,24 m lang) | 1 | |
| 3h | 12 259 489 4 | Blacha boczna 55, 450 (wys. 0,45 m, dł. 2,24 m) | Seitenblech 55, 450 (0,45 m hoch, 2,24 m lang) | 1 | |
| 4a | 12 258 553 0 | Blacha narożna (wys. 0,3 m) | Eckblech (0,3 m hoch) | 2 | |
| 4b | 12 259 360 2 | Blacha narożna (wys. 0,45 m) | Eckblech (0,45 m hoch) | 2 | |
| 5a | 12 259 352 2 | Blacha pośrednia, 300 (wys. 0,3 m) | Zwischenblech, 300 (0,3 m hoch) | 2 | |
| 5b | 12 259 358 8 | Blacha pośrednia, 450 (wys. 0,45 m) | Zwischenblech, 450 (0,45 m hoch) | 2 | |
| 6 | Schr0383 | Śruba sześciokątna M12x30 DIN 933 | Sechskantschraube M12x30 DIN 933 | 1 | |
| 7 | Schei0174 | Podkładka 13 DIN 9021 | Scheibe 13 DIN 9021 | 1 | |
| 8 | Mut0047 | Nakrętka sześciokątna M12 DIN 934 | Sechskantmutter M12 DIN 934 | 1 | |
| 9 | 12 259 350 6 | Nadstawka zbiornika D 057, wys. 0,3 m | Behälteraufsatz D 057, 0,3 m hoch | 1 | |
| 10 | 12 259 355 5 | Nadstawka zbiornika D 057, wys. 0,45 m | Behälteraufsatz D 057, 0,45 m hoch | 1 | |
| 11 | 12 259 361 0 | Nadstawka zbiornika D 057, wys. 0,6 m | Behälteraufsatz D 057, 0,6 m hoch | 1 | |
| 12 | 12 259 435 5 | Nadstawka zbiornika D 056, wys. 0,3 m | Behälteraufsatz D 056, 0,3 m hoch | 1 | |
| 13 | 12 259 438 8 | Nadstawka zbiornika D 056, wys. 0,45 m | Behälteraufsatz D 056, 0,45 m hoch | 1 | |
| 14 | 12 259 485 3 | Nadstawka zbiornika D 055, wys. 0,3 m | Behälteraufsatz D 055, 0,3 m hoch | 1 | |
| 15 | 12 259 488 6 | Nadstawka zbiornika D 055, wys. 0,45 m | Behälteraufsatz D 055, 0,45 m hoch | 1 | |
| 16 | 12 259 535 6 | Nadstawka zbiornika D 054, wys. 0,3 m | Behälteraufsatz D 054, 0,3 m hoch | 1 | |
| 17 | 12 259 538 0 | Nadstawka zbiornika D 054, wys. 0,45 m | Behälteraufsatz D 054, 0,45 m hoch | 1 |
