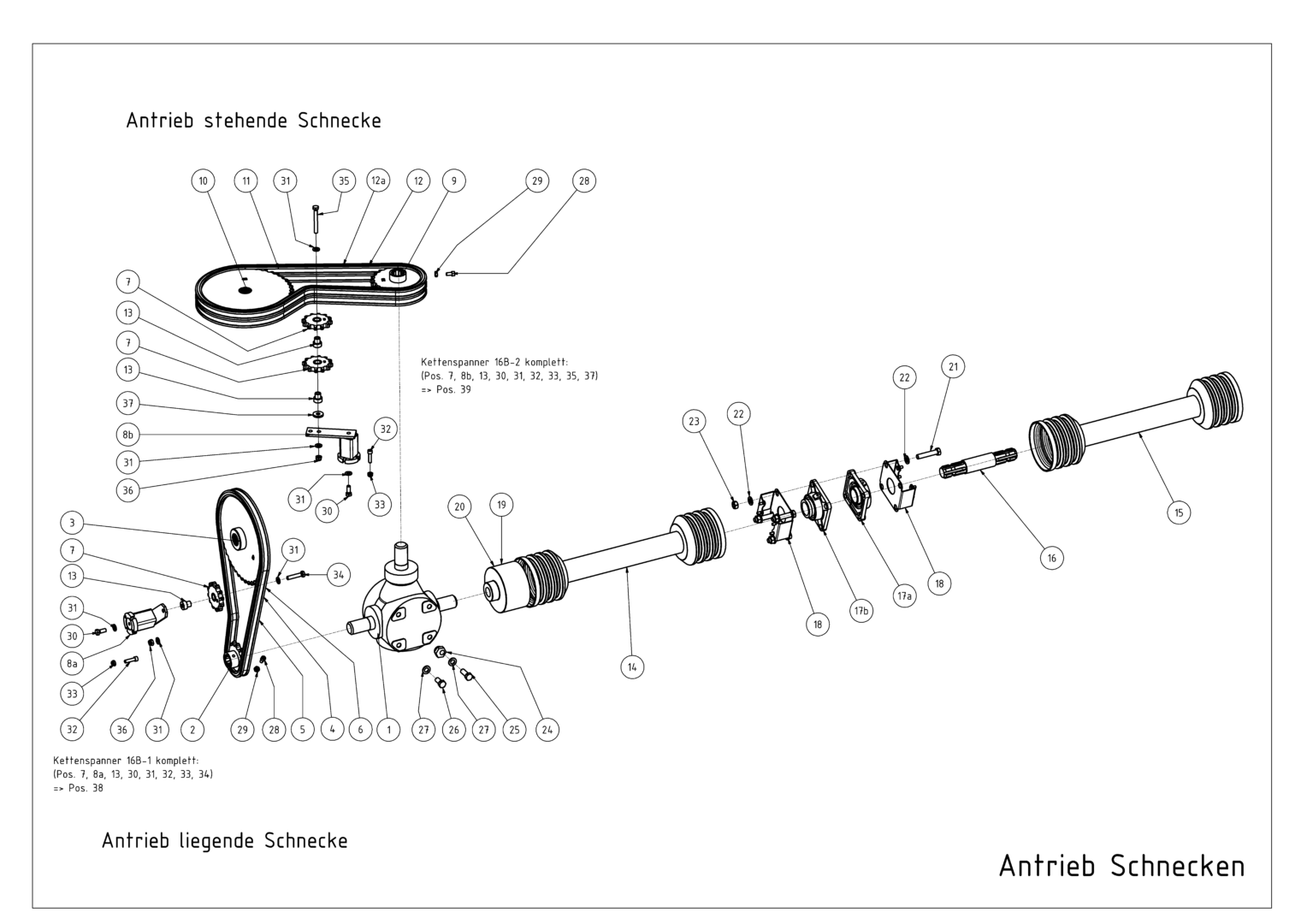

Rysunek złożeniowy
Napęd ślimaków
Antrieb Schnecken
Ślimaki i przeładunekGTU
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | Getr0176 | Przekładnia stożkowa | Kegelradgetriebe | 1 | |
| 2 | 12 265 045 2 | Koło łańcuchowe | Kettenrad | 1 | |
| 3 | 12 255 890 5 | Koło łańcuchowe | Kettenrad | 1 | |
| 4 | 12 267 431 4 | Łańcuch | Kette | 1 | |
| 5 | Kette0092 | Zamek łańcucha | Kettenschloss | 1 | |
| 6 | Kette0092a | Ogniwo wygięte | gekröpftes Glied | 1 | |
| 7 | Rad0642 | Koło napinające łańcucha | Kettenspannrad | 3 | |
| 8a | 12 267 428 3 | Uchwyt napinacza skrócony | Spannerhalter gekürzt | 1 | |
| 8b | Sonstig0407 | Uchwyt napinacza | Spannerhalter | 1 | |
| 9 | 12 264 689 0 | Koło łańcuchowe | Kettenrad | 1 | |
| 10 | 12 264 693 8 | Koło łańcuchowe | Kettenrad | 1 | |
| 11 | 12 267 432 2 | Łańcuch | Kette | 1 | |
| 12 | Kette0097 | Zamek łańcucha | Kettenschloss | 1 | |
| 12a | Kette0097a | Ogniwo wygięte | gekröpftes Glied | 1 | |
| 13 | 12 265 206 0-2a | Tuleja dystansowa napinacza łańcucha | Distanzbuchse Kettenspanner | 1 | |
| 14 | Welle0605 | Wał przegubowy ze sprzęgłem ciernym | Gelenkwelle mit Rutschkupplung | 1 | |
| 15 | Welle0604 | Wał przegubowy | Gelenkwelle | 1 | |
| 16 | Welle0216 | Wał profilowy | Profilwelle | 1 | |
| 17a | Lager0284 | Łożysko | Lager | 1 | |
| 17b | Lager0002 | Łożysko | Lager | 1 | |
| 18 | 12 265 118 0-40 | Uchwyt osłony kielichowej | Schutztopfhalter | 2 | |
| 19 | Schei0791 | Tarcza cierna | Reibscheibe | 4 | |
| 20 | Tarcza zabierakowa | Mitnehmerscheibe | 3 | ||
| 21 | Schr0731 | Śruba sześciokątna | Sechskantschraube | 4 | |
| 22 | Schei0176 | Podkładka | Unterlegscheibe | 8 | |
| 23 | Mut0253 | Nakrętka sześciokątna | Sechskantmutter | 4 | |
| 24 | 12 265 522 3 | Mimośród | Exenter | 2 | |
| 25 | Schr0476 | Śruba sześciokątna | Sechskantschraube | 2 | |
| 26 | Schr0481 | Śruba sześciokątna | Sechskantschraube | 2 | |
| 27 | Schei0176 | Podkładka | Unterlegscheibe | 4 | |
| 28 | Schr0004 | Śruba z łbem walcowym | Zylinderkopfschraube | 2 | |
| 29 | Mut0181 | Nakrętka sześciokątna | Sechskantmutter | 2 | |
| 30 | Schr0383 | Śruba sześciokątna | Sechskantschraube | 2 | |
| 31 | Schei0112 | Podkładka | Unterlegscheibe | 10 | |
| 32 | Śruba z łbem walcowym | Zylinderkopfschraube | 2 | ||
| 33 | Mut0123 | Nakrętka sześciokątna | Sechskantmutter | 2 | |
| 34 | Schr0089 | Śruba sześciokątna | Sechskantschraube | 1 | |
| 35 | Schr0210 | Śruba sześciokątna | Sechskantschraube | 1 | |
| 36 | Mut0180 | Nakrętka sześciokątna | Sechskantmutter | 2 | |
| 37 | Schei0039 | Podkładka | Unterlegscheibe | 2 | |
| 38 | 12 267 429 1 | Napinacz łańcucha kompletny | Kettenspanner komplett | 1 | |
| 39 | 12 267 430 6 | Napinacz łańcucha kompletny | Kettenspanner komplett | 1 |
