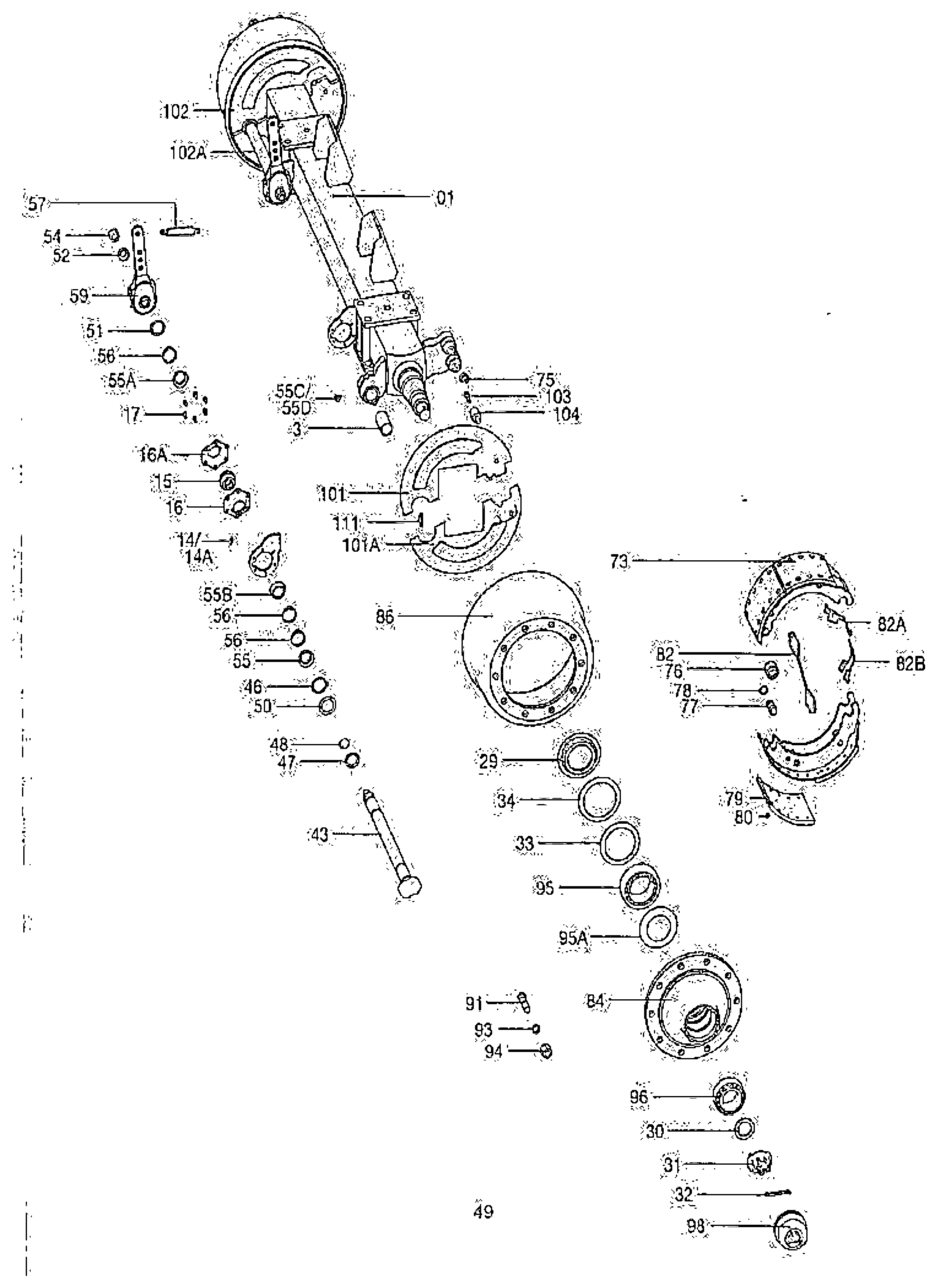

Rysunek złożeniowy
Oś (piasta, łożyska, bęben hamulcowy, szczęki)
Achse (Nabe, Lager, Bremstrommel, Bremsbacken)
OśD 054D 055D 056D 057
Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać
Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.
| Poz | Nr | Nazwa (PL) | Oryg. (DE) | Ilość | |
|---|---|---|---|---|---|
| 1 | Korpus osi (podać nr tabliczki znamionowej) | Achskörper (Typschild-Nr. angeben) | 1 | ||
| 3 | 03.112.44.34.0 | Tuleja | Buchse | 1 | |
| 14 | 02.6802.14.50 | Smarowniczka stożkowa AM 8x1 | Kegelschmierkopf AM 8x1 | 1 | |
| 14a | 02.3505.20.00 | Kapturek ochronny | Schutzkappe | 1 | |
| 15 | 03.113.14.04.0 | Tuleja | Buchse | 1 | |
| 16 | 03.229.02.18.0 | Uchwyt łożyska | Lagerhalter | 1 | |
| 16a | 03.229.02.19.0 | Uchwyt łożyska | Lagerhalter | 1 | |
| 17 | 02.5071.23.00 | Śruba | Schraube | 1 | |
| 43 | Wałek krzywkowy hamulca (podać nr tabliczki) | Bremsnockenwelle (Typschild-Nr. angeben) | 1 | ||
| 44 | 02.5677.37.42 | Pierścień O-ring | O-Ring | 1 | |
| 46 | 02.5676.01.00 | Pierścień zabezpieczający | Sicherungsring | 1 | |
| 47 | 03.310.12.24.0 | Pierścień | Ring | 1 | |
| 48 | 02.5679.23.00 | Pierścień O-ring | O-Ring | 1 | |
| 50 | 03.120.42.02.0 | Pierścień uszczelniający | Dichtring | 1 | |
| 51 | 02.5659.40.71 | Pierścień rozprężny | Sprengring | 1 | |
| 52 | 03.320.11.16.1 | Podkładka | Scheibe | 1 | |
| 54 | 03.260.14.08.0 | Nakrętka sześciokątna | Sechskantmutter | 1 | |
| 55 | 03.120.43.14.0 | Pierścień uszczelniający | Dichtring | 1 | |
| 55a | 03.120.42.09.0 | Pierścień uszczelniający | Dichtring | 1 | |
| 55b | 03.120.42.09.0 | Pierścień uszczelniający | Dichtring | 1 | |
| 55c | 02.6802.03.50 | Smarowniczka stożkowa AM 10x1 | Kegelschmierkopf AM 10x1 | 1 | |
| 55d | 02.3505.20.00 | Kapturek ochronny | Schutzkappe | 1 | |
| 56 | 03.350.30.01.0 | Zabezpieczenie (komora) | Sicherungskammer | 1 | |
| 57 | 05.397.28.03.0 | Sprężyna naciągowa | Zugfeder | 1 | |
| 59 | 05.174.65.05.0 | Regulator luzu (napinacz cięgien) | Gestängesteller | 1 | |
| 73 | 05.091.30.04.0 | Szczęka hamulcowa kompletna | Bremsbacke komplett | 1 | |
| 75 | 03.188.02.02.0 | Pierścień rozprężny hakowy | Hakensprengring | 1 | |
| 76 | 05.331.44.02.0 | Rolka | Rolle | 1 | |
| 77 | 03.084.75.24.0 | Sworzeń | Bolzen | 1 | |
| 78 | 03.310.70.15.0 | Pierścień | Ring | 1 | |
| 79 | 03.092.29.65.0 | Okładzina hamulcowa | Bremsbelag | 1 | |
| 80 | 02.5805.80.35 | Nit | Niet | 1 | |
| 82 | 05.397.59.03.0 | Sprężyna naciągowa | Zugfeder | 1 | |
| 82a | 03.397.33.06.0 | Sprężyna naciągowa | Zugfeder | 1 | |
| 82a-LL | 03.397.33.10.0 | Sprężyna naciągowa, wykonanie LL | Zugfeder, Ausführung LL | 1 | |
| 82b | 03.397.33.07.0 | Sprężyna naciągowa | Zugfeder | 1 | |
| 82b-LL | 03.397.33.11.0 | Sprężyna naciągowa, wykonanie LL | Zugfeder, Ausführung LL | 1 | |
| 84 | 03.271.54.26.0 | Piasta (korpus osi 120x120, 8 otworów) | Nabe (Achskörper 120x120, 8-Loch) | 1 | |
| 84b | 03.271.54.41.0 | Piasta (korpus osi 150x150, 8 otworów) | Nabe (Achskörper 150x150, 8-Loch) | 1 | |
| 86 | 03.106.91.09.0 | Bęben hamulcowy (szerokość 197) | Bremstrommel (Breite 197) | 1 | |
| 86b | 03.106.91.11.0 | Bęben hamulcowy (szerokość 167) | Bremstrommel (Breite 167) | 1 | |
| 91 | 03.296.23.15.0 | Śruba koła M22x1,5 (wariant wkręcany) | Radbolzen M22x1,5 (Einschraubvariante) | 1 | |
| 91b | 03.296.33.11.1 | Śruba koła M22x1,5 (wariant wbijany) | Radbolzen M22x1,5 (Einschlagvariante) | 1 | |
| 92 | 03.260.04.06.0 | Nakrętka sześciokątna (wariant wkręcany) | Sechskantmutter (Einschraubvariante) | 1 | |
| 93 | 02.5615.22.94 | Podkładka sprężysta | Federring | 1 | |
| 94 | 03.261.50.02.0 | Nakrętka kołnierzowa płaska | Flachbundmutter | 1 | |
| 95 | 02.6408.80.00 | Łożysko stożkowe | Kegelrollenlager | 1 | |
| 96 | 02.6406.50.00 | Łożysko stożkowe | Kegelrollenlager | 1 | |
| 98 | 03.212.23.09.0 | Kołpak | Kappe | 1 | |
| 101 | 03.010.91.31.0 | Blacha osłonowa (korpus osi 120x120) | Abdeckblech (Achskörper 120x120) | 1 | |
| 101-150 | 03.010.91.54.0 | Blacha osłonowa (korpus osi 150x150) | Abdeckblech (Achskörper 150x150) | 1 | |
| 101a | 03.010.91.32.0 | Blacha osłonowa (korpus osi 120x120) | Abdeckblech (Achskörper 120x120) | 1 | |
| 101a-150 | 03.010.91.55.0 | Blacha osłonowa (korpus osi 150x150) | Abdeckblech (Achskörper 150x150) | 1 | |
| 102 | 03.010.91.33.0 | Blacha osłonowa (korpus osi 120x120) | Abdeckblech (Achskörper 120x120) | 1 | |
| 102-150 | 03.010.91.56.0 | Blacha osłonowa (korpus osi 150x150) | Abdeckblech (Achskörper 150x150) | 1 | |
| 102a | 03.010.91.34.0 | Blacha osłonowa (korpus osi 120x120) | Abdeckblech (Achskörper 120x120) | 1 | |
| 102a-150 | 03.010.91.57.0 | Blacha osłonowa (korpus osi 150x150) | Abdeckblech (Achskörper 150x150) | 1 | |
| 103 | 02.5070.60.02 | Śruba | Schraube | 1 | |
| 103a | 02.5071.22.00 | Śruba | Schraube | 1 | |
| 104 | 03.177.61.01.0 | Sworzeń gwintowany | Gewindebolzen | 1 | |
| 105 | 02.3704.57.00 | Zaślepka (korek) | Stopfen | 1 | |
| 111 | 03.379.00.23.0 | Zaślepka (korek) | Stopfen | 1 |
