Rysunek złożeniowy

Odchylacz graniczny 2–57 (Abweiser, hydrauliczny)

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Odchylacz granicznyD 054D 055D 056D 057

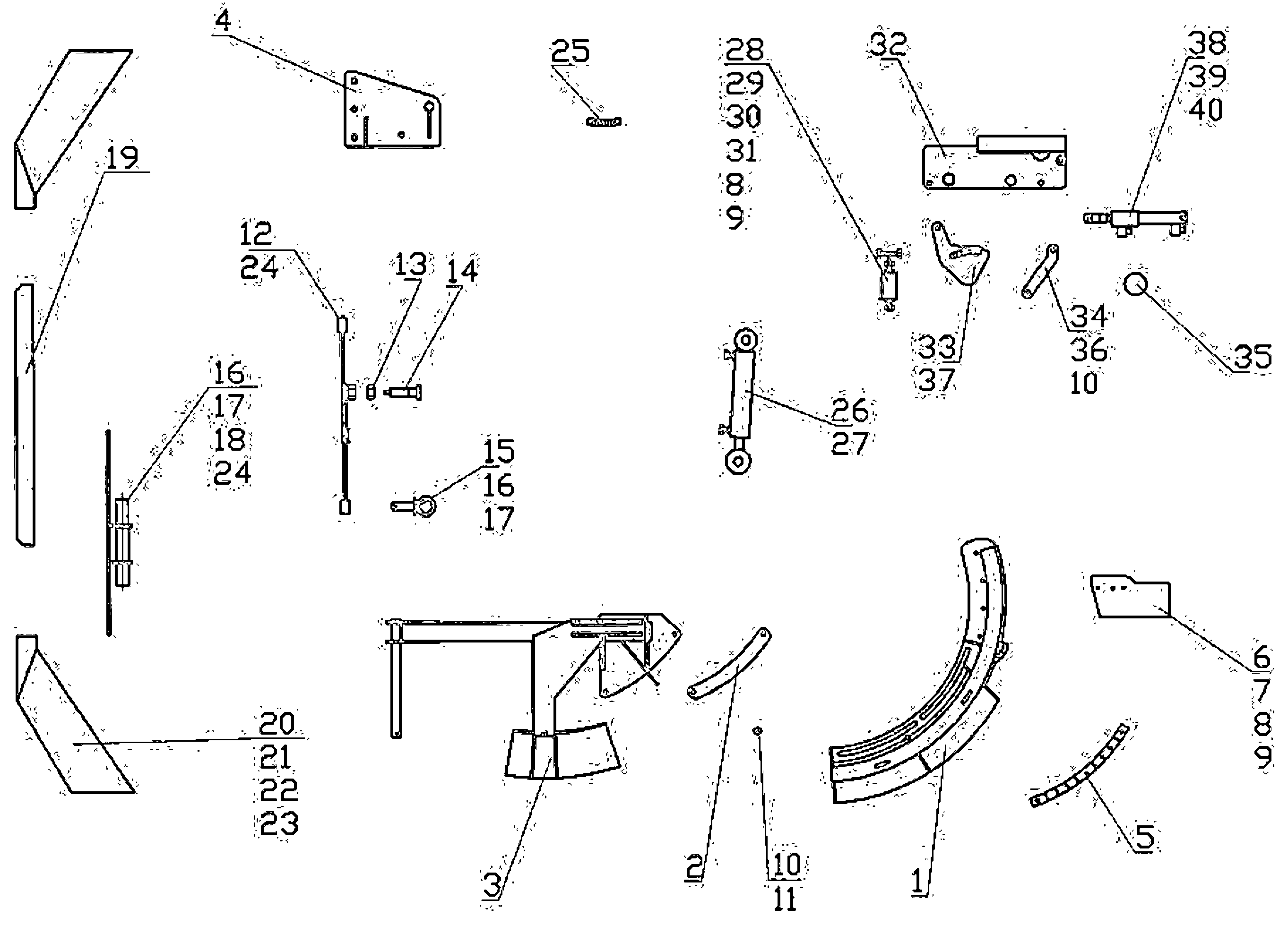

Odchylacz graniczny 2–57 (Abweiser, hydrauliczny) (Abweiser 2–57 (Begrenzungseinrichtung)) — rysunek złożeniowy

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 261 545 8	Blacha odchylacza	Abweiserblech	1
2	12 261 546 6	Element zaciskowy	Klemmteil	1
3	12 261 547 4	Ramię odchylacza	Abweiserarm	1
4	12 261 550 5	Płyta odchylacza	Abweiserplatte	1
5	12 261 552 1	Skala, odchylacz	Skala, Abweiser	1
6	12 261 524 0	Blacha wychwytująca	Fangblech	4
7	Schr0266	Śruba sześciokątna M6x16 DIN 933	Sechskantschraube M6x16 DIN 933	10
8	Mut0301	Nakrętka sześciokątna M6 DIN 934	Sechskantmutter M6 DIN 934	10
9	Schei0773	Podkładka 6,4 DIN 125	Scheibe 6,4 DIN 125	12
10	Mut0123	Nakrętka samokontrująca M10 DIN 985	Sechskantmutter M10 DIN 985	2
11	Schei0468	Podkładka 10,5 DIN 125	Scheibe 10,5 DIN 125	2
12	12 261 561 8	Sterowanie ręczne	Handbetätigung	1
13	Mut0280	Nakrętka sześciokątna M20 DIN 934 V2A	Sechskantmutter M20 DIN 934 V2A	1
14	Bolz0003	Sworzeń zapadkowy	Rastbolzen	1
15	12 261 562 6	Kołek ustalający odchylacza	Abstecker Abweiser	2
16	Stecker0016	Zawleczka sprężysta 4 DIN 11024	Federstecker 4 DIN 11024	3
17	Schei0199	Podkładka 21 DIN 125 V2A	Scheibe 21 DIN 125 V2A	4
18	12 261 549 0	Mocowanie odchylacza 57	Abweiseraufnahme 57	1
19	12 261 559 5	Wzmocnienie 57	Verstärkung 57	1
20	12 261 554 6	Przedłużenie ściany odbojowej 57	Prallwandverlängerung 57	1
21	Schr0051	Śruba sześciokątna M12x40 DIN 933	Sechskantschraube M12x40 DIN 933	1
22	Mut0180	Nakrętka samokontrująca M12 DIN 985	Sechskantmutter M12 DIN 985	2
23	Schei0039	Podkładka 13 DIN 9021	Scheibe 13 DIN 9021	4
24	Lager0238	Łożysko ślizgowe 2023	Gleitlager 2023	4
25	12 261 560 1	Skala klapy granicznej	Skala Grenzklappe	1
26	Zylind0017	Siłownik hydrauliczny 20 x 125	Hydraulik-Zylinder 20 x 125	1
27	Verschr0125	Wkrętka 1/4" - NW8	Einschrauber 1/4" - NW8	2
28	Ventil0204	Zawór podtrzymujący	Halteventil	1
29	Verschr0128	Wkrętka 3/8" - NW8	Einschrauber 3/8" - NW8	4
30	Verschr0106	Złączka trójnikowa NW8	T-Verschraubung NW8	2
31	Schr0482	Śruba sześciokątna M6x70	Sechskantschraube M6x70	2
32	12 261 556 2	Blacha sterowania formą graniczną	Blech Grenzformbetätigung	1
33	12 261 557 0	Wahacz	Wippe	1
34	12 261 558 7	Dźwignia przechylna	Kipphebel	1
35	Griff0003	Śruba z uchwytem gwiazdowym M10	Sterngriffschraube M10	1
36	Schr0755	Śruba sześciokątna M10x60	Sechskantschraube M10 x 60	1
37	Splint0044	Zawleczka 4,5 x 40	Splint 4,5 x 40	1
38	Zylind0064	Siłownik hydrauliczny 80, skok 80	Hydraulik-Zylinder 80 Hub 80	1
39	Kopf0069	Główka widłowa 10 x 20	Gabelkopf 10 x 20	1
40	Verschr0105	Złączka obrotowa NW8	Schwenkverschraubung NW8	2
41	Schlau0192	Wąż hydrauliczny 6 x 1300 - 90°	Hydraulikschlauch 6 x 1300 - 90°	2
42	Schlauch0218	Wąż hydrauliczny 6 x 500 - 90°	Hydraulikschlauch 6 x 500 - 90°	2
43	Schlauch0217	Wąż hydrauliczny 6 x 1250	Hydraulikschlauch 6 x 1250	2
44	Verschr0129	Redukcja GR 12/8	Reduzierung GR 12/8	2
45a	12 260 175 8	Rura 78 (D057)	Rohr 78 (D057)	2
45b	12 260 185 4	Rura 77 (D056)	Rohr 77 (D056)	2
45c	12 260 190 1	Rura 76 (D055)	Rohr 76 (D055)	2
45d	12 260 193 4	Rura 75 (D054)	Rohr 75 (D054)	2
46	Ring0179	Pierścień zacinający NW 12	Schneidring NW 12	4
47	Mut0025	Nakrętka nasadowa NW 12	Überwurfmutter NW 12	4
48	Schelle0035	Obejma rury NW 12	Rohrschelle NW 12	4
49	Schlauch0083	Wąż hydrauliczny 12 x 2200	Hydraulikschlauch 12 x 2200	2
50	Kupp0098	Szybkozłącze NW 12	Schnellkupplung NW 12	2
