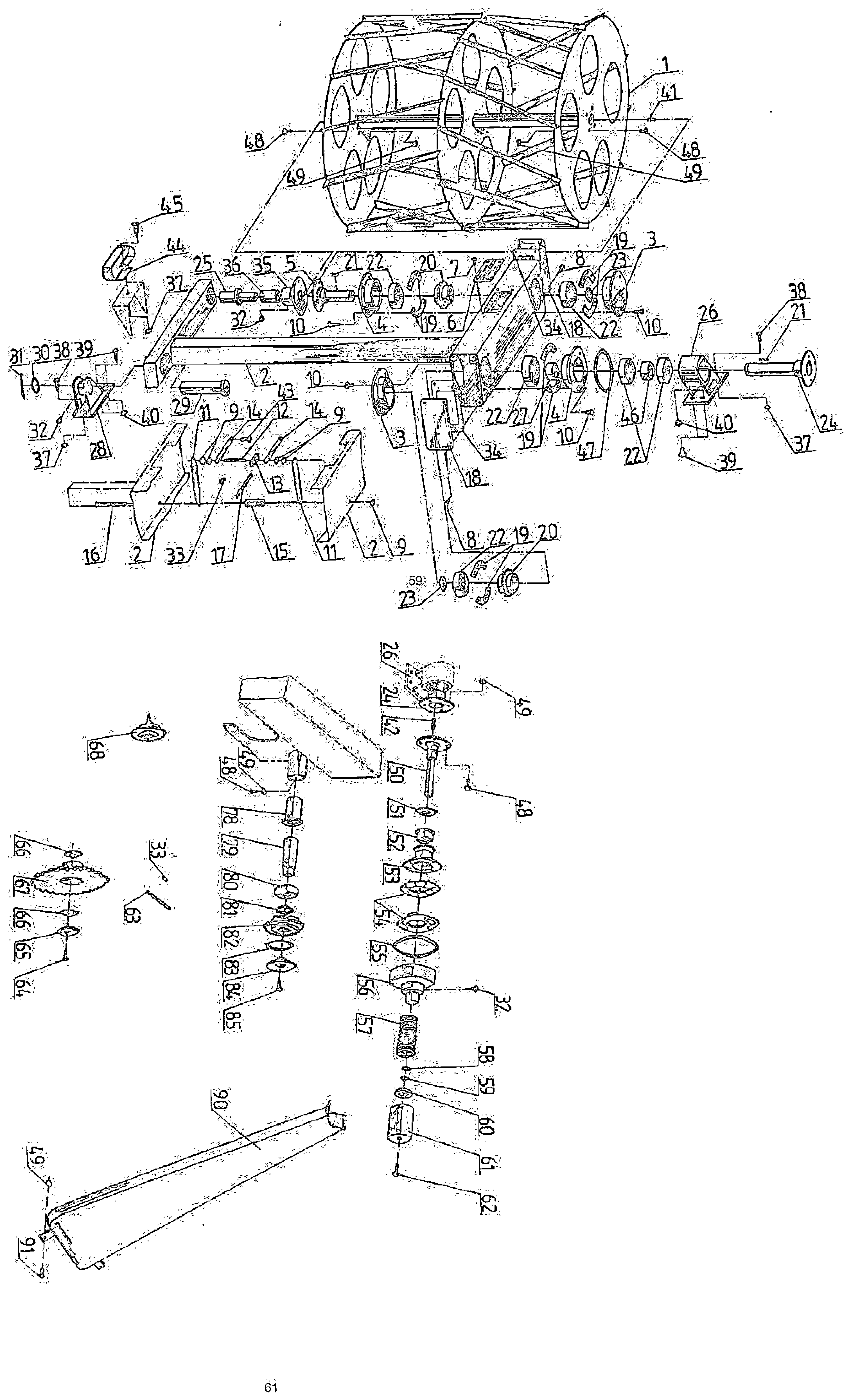

Rysunek złożeniowy

Wał zgarniający (zespół zczesujący, kompletny)

Name: RUTHENIA ALBA Sp. z o.o.
Telephone: +48571513741

Abkämmwalze (Streuwerk-Abkämmwalze, komplett)

Wał zgarniającyD 054D 055D 056D 057

Przeciągnij, aby przesunąć · szczypnij lub +/− aby przybliżyć · dotknij numeru, aby dodać

Kliknij numer na rysunku, aby dodać część do zapytania. Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Numery i nazwy oryginalne producenta. Cen nie publikujemy — wycena na zapytanie.

Poz	Nr	Nazwa (PL)	Oryg. (DE)	Ilość
1	12 256 701 4	Wał zgarniający (zczesujący)	Abkämmwalze	1
2	12 256 707 1	Rama wału	Walzenrahmen	1
3	12 256 730 3	Pokrywa łożyska 1	Lagerdeckel 1	2
4	12 256 731 1	Pokrywa łożyska 2	Lagerdeckel 2	2
5	12 256 736 0	Wał jednostkowy, kompletny	Einheitswelle, komplett	1
6	12 256 720 7	Pokrywa, kompletna	Deckel, komplett	1
7	Schr0094	Śruba sześciokątna M6x25 DIN 933	Sechskantschraube M6x25 DIN 933	4
8	Schr0094	Śruba sześciokątna M6x25 DIN 933	Sechskantschraube M6x25 DIN 933	8
9	Mut0108	Nakrętka sześciokątna M6 DIN 934	Sechskantmutter M6 DIN 934	7
10	Schr0035	Śruba sześciokątna M8x20 DIN 933 V2A	Sechskantschraube M8x20 DIN 933 V2A	16
11	Fed0203	Sprężyna naciągowa 1,2x13x25	Zugfeder 1,2x13x25	2
12	12 256 718 4	Oś	Achse	1
13	12 256 725 6	Kamień ślizgowy	Gleitstein	1
14	12 256 724 8	Ramię napinające	Spannarm	2
15	12 256 723 1	Tuleja	Hülse	1
16	Schr0482	Śruba sześciokątna M6x70 DIN 933	Sechskantschraube M6x70 DIN 933	1
17	Kette0024	Łańcuch rolkowy 10B-1, 65 ogniw	Rollenkette 10B-1, 65 Glieder	1
18	12 256 719 2	Pokrywa 125	Deckel 125	2
19	12 256 732 8	Element gwintowany	Gewindestück	8
20	12 256 733 6	Koło łańcuchowe 10/13	Kettenrad 10/13	2
21	Fed0005	Wpust 8x7x25	Paßfeder 8x7x25	2
22	Lager0111	Łożysko kulkowe 6206	Kugellager 6206	6
23	Ring0036	Pierścień osadczy 30 DIN 471	Sicherungsring 30 DIN 471	2
24	12 256 726 4	Wał pośredni, kompletny	Zwischenwelle, komplett	1
25	12 256 713 5	Czop	Zapfen	1
26	12 256 742 4	Łożysko stojące, prawe	Stehlager, rechts	1
27	12 256 729 7	Tuleja	Buchse	1
28	12 256 738 5	Łożysko stojące, lewe	Stehlager, links	1
29	Bolz0026	Sworzeń z łbem 25H11x100x90	Bolzen mit Kopf 25H11x100x90	1
30	Schei0248	Podkładka 25 DIN 125	Scheibe 25 DIN 125	1
31	Splint0057	Zawleczka 6,3x56 DIN 94	Splint 6,3x56 DIN 94	1
32	Kopf0053	Smarowniczka AM 6 DIN 71412	Schmiernippel AM 6 DIN 71412	3
33	Glied0005	Ogniwo złączne 10B-1	Steckglied 10B-1	2
34	12 256 734 4	Uszczelka skrzyni	Kastendichtung	2
35	12 256 714 3	Kołnierz, kompletny	Flansch, komplett	1
36	12 256 711 0	Tuleja	Buchse	1
37	Mut0047	Nakrętka sześciokątna M12 DIN 934-8	Sechskantmutter M12 DIN 934-8	4
38	Schr0383	Śruba sześciokątna M12x30 DIN 933	Sechskantschraube M12x30 DIN 933	2
39	Schr0311	Śruba sześciokątna M10x30 DIN 933	Sechskantschraube M10x30 DIN 933	4
40	Mut0181	Nakrętka sześciokątna M10 DIN 934	Sechskantmutter M10 DIN 934	1
41	Stift0002	Kołek walcowy 4x16	Zylinderstift 4x16	1
42	Stift0005	Kołek walcowy 4x20	Zylinderstift 4x20	1
43	Schr0129	Śruba sześciokątna M6x30 DIN 933	Sechskantschraube M6x30 DIN 933	1
44	12 256 148 4	Podkładka oporowa (podparcie)	Auflage	2
45	Schr0622	Śruba z łbem grzybkowym M12x30 DIN 603	Flachrundschraube M12x30 DIN 603	2
46	12 256 741 6	Tuleja łożyska stojącego	Stehlagerbuchse	1
47	Ring0008	Pierścień osadczy 62 DIN 472	Sicherungsring 62 DIN 472	1
48	Schr0635	Śruba sześciokątna M8x25 DIN 933	Sechskantschraube M8x25 DIN 933	13
49	Mut0031	Nakrętka sześciokątna M8 DIN 934	Sechskantmutter M8 DIN 934	16
50	12 256 748 1	Wał kołnierzowy, kompletny	Flanschwelle, komplett	1
51	Schei0023	Podkładka pasowana 35x0,5	Paßscheibe 35x0,5	1
52	12 256 747 3	Tuleja, mała	Buchse, klein	1
53	12 256 767 4	Zabierak, kompletny	Mitnehmer, komplett	1
54	4221-62620-3	Podkładka zębata	Zahnscheibe	2
55	Ring0861	Pierścień okrągły 110x5	Rundring 110x5	1
56	12 256 754 5	Koszyk sprzęgła	Kupplungskäfig	1
57	Fed0038	Sprężyna naciskowa 7x42x7,5	Druckfeder 7x42x7,5	1
60		Pierścień z wargą wewnętrzną A 45	Innenlippenring A 45	1
61	12 256 757 8	Rura ochronna, kompletna	Schutzrohr, komplett	1
62	Schr0077	Śruba sześciokątna M16x35 DIN 933 V2A	Sechskantschraube M16x35 DIN 933 V2A	1
63	Kette0024	Łańcuch rolkowy 10B-1 (121 ogniw)	Rollenkette 10B-1 (121 Glieder)	1
64	Schr0383	Śruba sześciokątna M12x30 DIN 933 V2A	Sechskantschraube M12x30 DIN 933 V2A	1
65	12 256 740 8	Tarcza końcowa 14x16	Endscheibe 14x16	1
67	12 256 764 1	Koło łańcuchowe z38	Kettenrad z38	1
68	Kette0016	Napinacz łańcucha 10B-1	Kettenspanner 10B-1	1
77	Schei0220	Podkładka 8,4 DIN 125	Scheibe 8,4 DIN 125	2
78	12 256 751 2	Tuleja, duża	Buchse, groß	1
79	12 256 762 5	Wał wtykowy	Einsteckwelle	1
80		Łożysko kulkowe 6206 2RS	Kugellager 6206 2RS	1
81	Ring0036	Pierścień osadczy 30 DIN 471	Sicherungsring 30 DIN 471	1
82	12 256 763 3	Koło łańcuchowe z19	Kettenrad z19	1
83	Ring0008	Pierścień osadczy 62 DIN 472	Sicherungsring 62 DIN 472	1
84	12 256 740 8	Tarcza pokrywowa	Deckscheibe	1
85	Schr0004	Śruba sześciokątna M10x20 DIN 933 V2A	Sechskantschraube M10x20 DIN 933 V2A	1
88	12 258 166 4	Rama pośrednia AKW	Zwischenrahmen AKW	1
89	12 260 298 4	Płyta AKW 78	Platte AKW 78	1
90	12 260 299 2	Blacha osłonowa AKW 78	Schutzblech AKW 78	1
91	Schr0273	Śruba sześciokątna M8x25 DIN 933 V2A	Sechskantschraube M8x25 DIN 933 V2A	1
92	12 260 295 1	Wał zgarniający 78, kompletny	Abkämmwalze 78 komplett	1
